Ürün Açıklaması

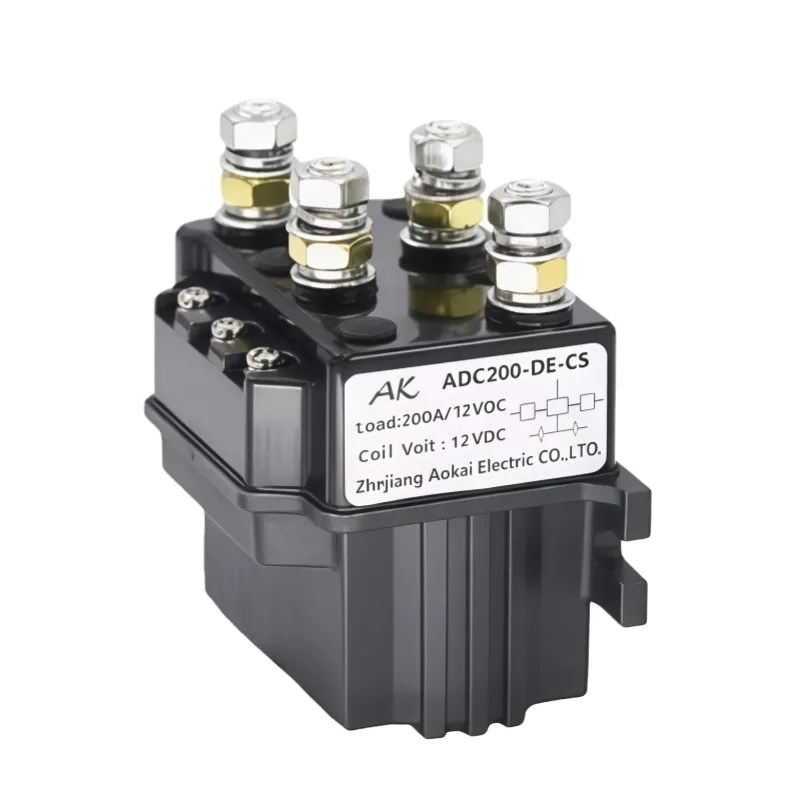

ADC 200 - DE - CS 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 200 A 2NO + 2NC DPDT Kısa Vidalı Vidalı Bağlantı Winç DC Geri Verme Kontaktörü için
Ürün otomatik elektrikli vinç, telekomünikasyon ekipmanları, mühendislik makineleri, akü, elektrikli forklift kamyon, tren, gemi, uniterruptible güç kaynağı ve diğer elektrik kontrol sistemi kullanılabilir kontak anahtarı iki takım vardır.
Model Uygulaması:
"ADC" = ürün modeli
"200" = anma akımı
"DE" = aralıklı çalışma görev
"CS" = vidalı bağlantı
Not: Müşteriler farklı Kurulum yöntemlerini ve kablo kanallarını seçebilir. Sipariş verirken lütfen bobin voltajını sağlayın.
| Marka: AK / AOKAI Ad: DC Geri Verme Kontaktörü Model: ADC 200 - DE - CS / DC66P Nominal Gerilim: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V vb. Nominal Akım: 20 0A Çalışma Görevi: Aralıklı |
|
ŞARTNAME
Bobin Anma Gerilimi | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V vb. |
Ana Devre Nominal Akımı (A) | Aralıklı 200A |
Ana Devre Kontak Gerilimi Düşmesi (Yük: 100A) | ≤80mV |
Altında (20 ± 5) ℃, Soğutma Çekiş Gerilimi | ≤70% |
Altında (20 ± 5) ℃, Soğutma Düşme Gerilimi | ≥% 5, ≤% 40 |
Kablo Gerilimi Kabul Edilebilir Dalgalanma Aralığı | 20 ±% |
Çekme Zamanı (N / O Kişileri Kapanacak) | ≤30ms |
Ayrılma Süresi (Açılmayacak N / O Kişileri) | ≤ 20ms |
Kişilerin Maks. Kesme Süreleri | ≤5ms |
Yalıtım direnci | ≥50MΩ |
Dielektrik gücü | 50Hz / 60Hz 1000VAC / 1dak |
Aşırı Yük Akımı | ≤7Ie, ≤1s |
Bobin Gücü Tüketimi (W) | Intermittent≤28.0W |
Elektrik Hayatı | Aralıklı 5000 kez |
Mekanik ömür | 300 bin defa |
Çalışma modu | Aralıklı |
İletişim Formu | 2 HAYIR ve 2 NC |
Temasa Materyal | AgCdO / AgCuO |
Akımı Başlat | ≤ 4A |
Teknik Standart | GB14048.4-2010 |
KULLANIM ORTAMI
rakım | ≤2Km | Ortam sıcaklığı | -25 ~ 55 ℃ |
Uluslararası Koruma Sınıfı | IP67 | Kurulum Türü | III |
Yükleme Şekli | herhangi | Titreşim | 2.5 g (5 ~ 50) Hz |
darbe | 50g, 11ms (Yarım Sinüs Dalgası) | ||
ŞEMATİK DİYAGRAM
MONTAJ ŞEMASI
