Ürün Açıklaması

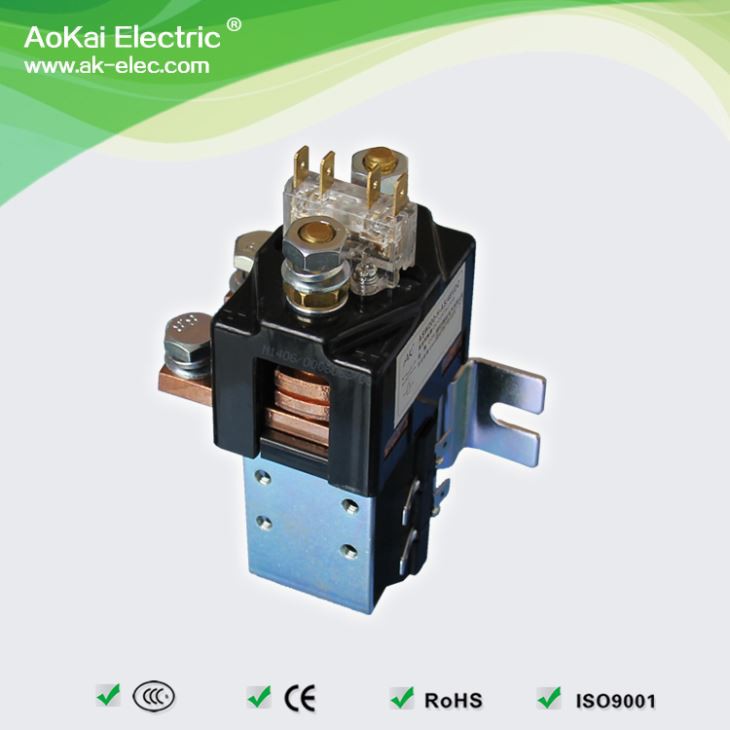

ASW200-1 T 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 200A Kullanım d Elektrikli Araçlar ve Mühendislik Makineleri için SPDT AOKAI DC Kontaktör
ASW200-1T 1NO ve 1NC kontaktördür. ASW200-1T tek kutuplu çift atışlara sahiptir. IP sınıfı IP64'dür. -25 ℃ - + 55 ℃ ortamında kullanılabilir. ASW200-1T'nin mekanik ömür beklentisi 300, 000 ops'dir.
SSS:
S: Bir kontaktörün mekanik ömür beklentisi nedir?
C: Teknik özellikler bölümünde yer alan mekanik bir geçiş formülü temel alınmıştır. Genel olarak konuşursak, kontaktörün mekanik ömrü, ana kontak anahtarlama frekansı ile birlikte anahtarlanan yük türüne (görev döngüsü) dayanmaktadır. Şiddetli yük anahtarlama uygulamaları için beklenen MTBF 1-1.5 milyon döngüdür. Seyrek hafif yük değişimi için 2,5-3 milyon operasyon arasında.
S: Bobin sarfiyatı tarafından tüketilen gücü düşürmenin yolları nelerdir?
C: Manyetik kilitleme / bobin doğrama.
Marka: AK / AOKAI Adı: DC Kontaktör Model: ASW200-1 T / SW181Nominal Gerilim: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V vb. Anma akımı: 200A Boyut: 62 * 66.5 * 135 ( mm ) Ağırlık: Yaklaşık 960 gr |
|
ŞARTNAME
| Bobin Anma Gerilimi | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V vb. |
Ana Devre Nominal Akımı (A) | 200A |
Ana Devre Kontak Gerilimi Düşmesi (Yük: 100A) | ≤80mV |
Altında (20 ± 5) ℃, Soğutma Çekiş Gerilimi | ≤70% |
Altında (20 ± 5) ℃, Soğutma Düşme Gerilimi | ≥% 5, ≤% 40 |
Kablo Gerilimi Kabul Edilebilir Dalgalanma Aralığı | 20 ±% |
Çekme Zamanı (N / O Kişileri Kapanacak) | ≤30ms |
Ayrılma Süresi (Açılmayacak N / O Kişileri) | ≤ 20ms |
Kişilerin Maks. Kesme Süreleri | ≤5ms |
Yalıtım direnci | ≥50MΩ |
Dielektrik gücü | 50Hz / 60Hz 1000VAC / 1dak |
Aşırı Yük Akımı | ≤7Ie, ≤1s |
Bobin Gücü Tüketimi (W) | ≤24.0W |
Elektrik Hayatı | 20.000 kez |
Mekanik ömür | 300 bin defa |
Çalışma modu | Sürekli |
İletişim Formu | 1 NO ve 1 NC |
Temasa Materyal | AgCdO / AgCuO |
Yardımcı Temas Nominal Yükü (İsteğe Bağlı Parçalar) | 2A / 48VDC, 5A / 24VDC |
Teknik Standart | GB14048.4-2010 |
KULLANIM ORTAMI
| rakım | ≤2Km | Ortam sıcaklığı | -25 ~ 55 ℃ |
Uluslararası Koruma Sınıfı | IP50 | Kurulum Türü | III |
Yükleme Şekli | herhangi | Titreşim | 2.5 g (5 ~ 50) Hz |
darbe | 50g, 11ms (Yarım Sinüs Dalgası) | ||
ŞEMATİK DİYAGRAM
MONTAJ ŞEMASI
